기계화장비시스템 F-040

  • 용도 : 산불 진화용 물 공급 및 분사 시스템

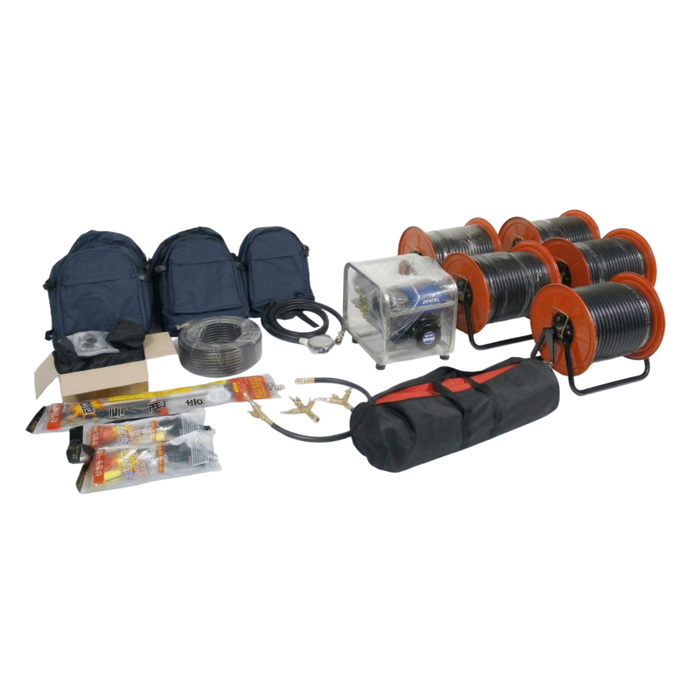

  • 구성 : 엔진, 호스, 수조, 노즐, 분배기, 도르래

[ 기계화장비시스템 중형 ]

[ 구성 ]

1) 엔진 : 7.5HP [  토출압(60 kgf/cm²) , 토출량(35L/min) ] , 무게:34kg

2) 토출호스 : Y호스 (공기배출용) x 1ea

3) 수조 : 500L (조립식) x 1ea

4) 노즐 : 13mm용 (대, 분사건) x 1ea

5) 노즐 : 8.5mm용 (소, 분사건) x 2ea

6) 분배기 : 3구 (체결용) x 1ea

7) 도르래 : 카라비너식 (가방포함) x 20ea

8) 호스 : 13mm x 100M (릴형태) x 5ea

9) 호스 : 8.5mm x 50M(가방포함) x 4ea

10) 호스 : 13mm x 10M(다용도) x 1ea

*펌프 제원

엔진출력 및 최고압력7.5HP × 1,800RPM. 80kg./cm²
펌프형식피스톤식 7.5/1,800rpm
최대/상용 토출량50L/Min / 40L/Min(고도200m 실시간)
호스 및 상용사용거리13mm(700m) 8.5mm(400m)
분사노즐 토출구1.8 ~ 2.8mm
분사거리13~20M
연료 / 소모량휘발유/1.7L/HR
중량 / 크기약 35Kg / 40cm × 40cm × 50cm
[ 기계화장비시스템 소형 ]

[ 소형엔진 ]

  • 제원 : 3마력, 100cc, 4행정, 토출량 : 18~22리터/분당, 무게 15kg
  • 특징 : 바이패스 방식으로 과부하시 자동으로 물의 흐름을 조절함.



[ 기계화장비 시스템 ]

  • 구성 : – 소형엔진 : 3HP x 1ea, 호스 : 8.5mm x 50M x 6ea,
    – 호스정리기 : 8.5mm용 x 1ea, 분사기 : 8.5M용 x 2ea,
    – 도르래 카라비너식 :  5ea, 분배기 : 8.5mm용 x 1ea, 흡입공구 :  1ea
